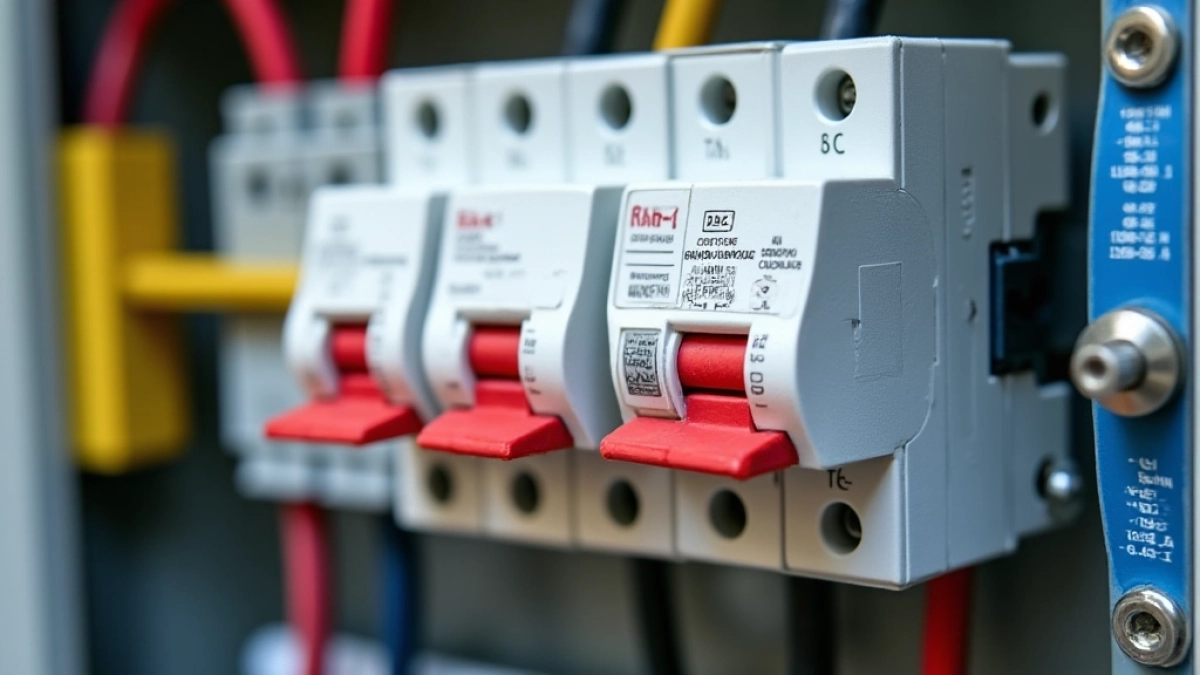

Jak dobrać różnicówkę do instalacji? Sprawdzone triki na 2026

Masz za sobą niejedną wizytę w rozdzielni i za każdym razem zastanawiasz się, czy ta różnicówka rzeczywiście chroni dom wystarczająco dobrze. Normy mówią jedno, znajomy elektryk drugie, a producenci kuszą dziesiątkami wariantów każdy z inną wartością prądu znamionowego i innym progiem czułości. Wybór przestaje być oczywisty, gdy uświadomisz sobie, że jeden błędnie dobrany wyłącznik różnicowoprądowy potrafi zarówno wyłączyć cały dom bez powodu, jak i nie zadziałać wtedy, gdy naprawdę liczy się każda milisekunda. Właśnie od tego zależy bezpieczeństwo Twojej rodziny a pomyłka kosztuje znacznie więcej niż cena samego urządzenia.

• Kluczowe parametry doboru różnicówki: prąd znamionowy, czułość i typ
• Selektywność i układy kaskadowe jak dobrać różnicówkę w instalacji
• Najczęstsze błędy przy doborze różnicówki i jak ich unikać
• Pytania i odpowiedzi dotyczące doboru różnicówki do instalacji

Kluczowe parametry doboru różnicówki: prąd znamionowy, czułość i typ

Każdy wyłącznik różnicowoprądowy opisany jest przez trzy podstawowe wielkości, które determinują jego zachowanie w rzeczywistej instalacji. Najpierw zwróć uwagę na prąd znamionowy wartość podawaną w amperach, która informuje, jakie obciążenie urządzenie jest w stanie bezpiecznie przenieść bez generowania nadmiarowego ciepła. W domach jednorodzinnych spotykasz najczęściej warianty 25 A, 40 A i 63 A, przy czym dobór uzależniony jest od sumy mocy wszystkich odbiorników mogących pracować jednocześnie. Zbyt niska wartość spowoduje częste wyzwalanie przy normalnym użytkowaniu, zbyt wysoka zaś że wyłącznik nie zareaguje na przeciążenie w porę, obciążając przewody ponad ich zdolność transmisyjną.

Czułość urządzenia to drugi parametr, który definiuje, przy jakiej różnicy prądów fazowego i neutralnego wyłącznik natychmiast odetnie zasilanie. W instalacjach domowych standardem jest próg 30 mA tyle wynosi granica uznawana za bezpieczną dla organizmu ludzkiego, poniżej której porażenie prądem nie powinno wywołać trwałych skutków zdrowotnych. Normy europejskie PN-EN 61008 i PN-EN 61009 precyzują dokładnie, że urządzenia o czułości 30 mA wymagane są w obwodach gniazd wtykowych do 32 A oraz na wszystkich liniach zasilających pomieszczenia wilgotne. Wyjątek stanowią strefy, gdzie instalacja wodna lub kanalizacyjna wymaga jeszcze szybszego zadziałania w takich miejscach montuje się różnicówki o czułości 10 mA.

Typ wyłącznika a charakterystyka obciążenia

Różnicówki dzielą się na typy w zależności od rodzaju prądu upływowego, na który reagują. Typ AC to wariant obsługujący wyłącznie prądy upływowe sinusoidalne przemienne sprawdza się do oświetlenia, grzewczych elementów rezystancyjnych i prostych silników jednofazowych. Typ A rozszerza to działanie o składowe pulsujące i wyprostowane, co czyni go niezastąpionym w obwodach z regulatorami prędkości, ładowarkami, falownikami czy sprzętem AGD wyposażonym welektronikę sterującą. Typ F reaguje na prądy mieszane i jednofazowe z kompensacją znajdziesz go w nowoczesnych kuchniach z płytami indukcyjnymi czy urządzeniami z silnikami o wysokiej sprawności.

Zobacz Jak dobrać kable do instalacji elektrycznej

Wybór między typem AC a A wydaje się banalny, ale różnica tkwi w szczegółach. Gdy podłączasz do gniazdka nowoczesny ekspres do kawy, jego zasilacz impulsowy generuje składową stałą prądu upływowego różnicówka typu AC niekoniecznie ją wykryje, co w praktyce oznacza, że urządzenie pozostaje teoretycznie chronione, ale faktycznie bez ochrony różnicowoprądowej. Typ A rozwiązuje ten problem, a kosztuje raptem kilkanaście złotych więcej za sztukę. W budynkach z instalacją fotowoltaiczną lub magazynem energii koniecznie zainstaluj typ B tylko on wykrywa upływy prądu stałego generowane przez inwertery.

Liczba biegunów a konfiguracja sieci

Większość domowych instalacji opiera się na systemie TN-C-S, gdzie przewód ochronny i neutralny rozdzielają się w rozdzielni głównej. W takim układzie standardowa różnicówka dwubiegunowa w zupełności wystarcza chroni obwody jednofazowe, monitorując różnicę między przewodem fazowym L a neutralnym N. Jeśli jednak posiadasz odbiorniki trójfazowe, potrzebujesz wyłącznika czterobiegunowego, który porównuje sumę prądów we wszystkich fazach z prądem neutralnym. Pominięcie tego kroku skutkuje sytuacją, w której silnik trójfazowy pracuje z asymmetry i różnicówka wyzwala bez wyraźnego powodu albo wcale nie wyzwala, gdy faktycznie pojawi się niebezpieczne upływu.

Selektywność i układy kaskadowe jak dobrać różnicówkę w instalacji

Selektywność to zasada, według której w sytuacji awarii odcina się tylko ten obwód, gdzie problem wystąpił reszta instalacji nadal działa normalnie. W kontekście różnicówek oznacza to hierarchiczne rozmieszczenie urządzeń o różnych progach czułości i zwłokach czasowych, tak aby najbliższy usterce wyłącznik zadziałał pierwszy. Brak selektywności skutkuje tym, że awaria jednego gniazdka w piwnicy powoduje wyłączenie głównej różnicówki i pogrąża w ciemności cały dom. Przepisy normy PN-HD 60364-4-41 wprost wskazują, że koordynacja między urządzeniami ochronnymi musi zapewniać selektywność w zakresie prądów rażeniowych inaczej instalacja nie spełnia wymagań bezpieczeństwa.

Układ kaskadowy polega na zainstalowaniu głównego wyłącznika różnicowoprądowego o czułości 300 mA na wejściu rozdzielni, za którym następują mniejsze różnicówki 30 mA chroniące poszczególne grupy obwodów. Główna różnicówka 300 mA eliminuje ryzyko pożaru wynikające z powolnych upływów izolacji, natomiast te 30-miliamperowe reagują na bezpośrednie zagrożenie porażeniem. Dobierając prąd znamionowy urządzenia głównego, musisz zsumować prądy znamionowe wszystkich podłączonych różnicówek niższego rzędu i pomnożyć przez współczynnik jednoczesności typowo 0,8 dla domu jednorodzinnego. W praktyce oznacza to, że instalacja z sześcioma obwodami po 25 A wymaga głównego wyłącznika minimum 125 A, co przy rozdzielni jednofazowej oznacza konieczność zastosowania urządzenia 125 A lub wyższego.

Zasada działania selektywności czasowej

Obok selektywności amplitudowej, gdzie różne progi czułości dzielą obwody, istnieje jeszcze selektywność czasowa. Niektóre różnicówki wyposażone są w opóźnienie zadziałania oznaczenie S lub G w nazwie które sprawia, że wykrywają upływ, ale czekają określony czas przed odcięciem. Ta zwłoka pozwala podrzędnemu urządzeniu zareagować szybciej i odłączyć swój obwód, podczas gdy główna różnicówka utrzymuje zasilanie. Wartość opóźnienia typu S wynosi zazwyczaj 40 ms, co w zupełności wystarcza, by niwelansowane zostały krótkotrwałe impulsy upływowe generowane przez silniki przy rozruchu. Bez tego rozwiązania jednoczesne włączanie wielu urządzeń mogłoby powodować kaskadowe wyzwalanie sytuację dla mieszkańców frustrującą, a dla instalatora wstydliwą.

Koordynacja z zabezpieczeniami nadprądowymi

Wyłącznik różnicowoprądowy nie działa w próżni musi współpracować z bezpiecznikami lub wyłącznikami nadprądowymi montowanymi przed nim lub po nim w obwodzie. Poprawna sekwencja to: najpierw zabezpieczenie nadprądowe, potem różnicówka, a dalej obwód do chronionego odbiornika. Chroni to samą różnicówkę przed uszkodzeniem w przypadku zwarcia w chronionym obwodzie. W praktyce stosuje się modułowe zespoły, gdzie wyłącznik nadprądowy wkłada się w szynę DIN tuż przed różnicówką, a oba urządzenia połączone są fabrycznym mostkiem. Dobierając wielkość bezpiecznika przed różnicówką, pamiętaj, że nie może on przekraczać maksymalnego prądu znamionowego urządzenia różnicowoprądowego inaczej różnicówka ulegnie uszkodzeniu, zanim bezpiecznik zdąży zadziałać.

Zjawisko promieniowania elektromagnetycznego emitowanego przez przewody poprowadzone wzdłuż różnicówki bywa bagatelizowane, a może powodować fałszywe zadziałania. Dlatego producenci rekomendują zachowanie odstępu minimum 4 cm między przewodami fazowymi a korpusem urządzenia ochronnego. W rozdzielniach wielkogabarytowych, gdzie przewody biegną w wiązkach, stosuj ekranowanie lub prowadnice separujące. Nieprawidłowości w tym zakresie objawiają się najczęściej nocnymi wyzwoleniami bez wyraźnej przyczyny niby drobnostka, ale gdy budzisz się trzeci raz z rzędu, być może właśnie dlatego Twoja różnicówka nie daje Ci spać.

Najczęstsze błędy przy doborze różnicówki i jak ich unikać

Pierwszy grzech, z jakim spotykam się najczęściej, to dobór różnicówki 30 mA do każdego obwodu bez wyjątku. Różnicówka chroni przed upływem prądu z obwodu, ale nie przed przeciążeniem jeśli do gniazdka podłączysz grzejnik 3 kW przez przedłużacz o przekroju 1,5 mm², różnicówka nie zadziała, dopóki izolacja nie zacznie się topić. Tymczasem przewód nagrzewa się stopniowo, osiągając temperaturę 70-80°C, co w warunkach zamkniętej przestrzeni ściennej stanowi powolne przygotowanie pożaru. Właściwym rozwiązaniem jest współpraca wyłącznika nadprądowego B16 lub B20 z różnicówką 30 mA, gdzie każdy element pełni swoją funkcję: nadprądowy likwiduje przeciążenie, różnicowoprądowy reaguje na upływ.

ignorowanie stanu istniejącej instalacji

Przed zakupem nowych urządzeń koniecznie oceń stan techniczny przewodów w całym budynku. W starszych instalacjach, zwłaszcza tych z aluminiowym okablowaniem z lat 70., izolacja często wykazuje podwyższony prąd upływowy nie z powodu usterki, lecz w wyniku naturalnego starzenia się materiałów. W takich warunkach różnicówka 30 mA będzie wyzwalać ciągle, generując pozory awarii tam, gdzie faktycznie działa prawidłowo. Rozwiązaniem nie jest wyrzucenie różnicówki, lecz modernizacja okablowania lub zastosowanie urządzenia o wyższej czułości, np. 100 mA, wyłącznie jako zabezpieczenia przeciwpożarowego, z pozostawieniem 30 mA na obwodach krytycznych. Normy dopuszczają takie rozwiązanie, o ile dokumentacja techniczna Instalacji jasno określa przyczynę podwyższonego progu.

Niewłaściwe grupowanie obwodów

Kolejny błąd to łączenie obwodów o zupełnie odmiennej charakterystyce obciążenia pod wspólną różnicówkę. Umieszczenie na jednym zabezpieczeniu linii oświetleniowej z dziesięcioma żarówkami LED i obwodu z warsztatem wyposażonym w kompresor i spawarkę tworzy sytuację, w której szczytowe prądy rozruchowe silników powodują chwilowe asymetrie wykrywane przez różnicówkę jako upływ. Praktycznym skutkiem jest wyzwalanie przy każdym uruchomieniu sprzętu warsztatowego. Rozwiązaniem jest wydzielenie osobnych grup obwodowych każda z własną różnicówką 30 mA co umożliwia szybką lokalizację problemu i minimalizuje uciążliwość ewentualnej awarii. W domu z warsztatem, piwnicą i ogrodem koniecznie rozważ minimum cztery niezależne obwody różnicowoprądowe, każdy dedykowany innej strefie użytkowej.

Pomijanie parametrów środowiskowych

Temperatura otoczenia w rozdzielni determinuje zdolność obciążeniową każdego urządzenia elektrycznego, różnicówki nie wyłączając. W standardowych warunkach producenci podają prąd znamionowy dla temperatury 30°C, ale w rozdzielniach garażowych czy kotłowni, gdzie latem panuje 40°C, rzeczywista zdolność przenoszenia spada nawet o 10-15%. Skutkiem jest przegrzewanie się styków i przyspieszone zużycie mechanizmu wyzwalającego. Jeśli Twoja rozdzielnia zlokalizowana jest w pomieszczeniu o podwyższonej temperaturze, dobieraj prąd znamionowy urządzeń z zapasem minimum jednego stopnia zamiast 25 A wybierz 32 A, zamiast 40 A postaw na 50 A. Podobnie wilgotność powietrza powyżej 80% wymaga obudów o klasie szczelności IP44 lub wyższej, co chroni styki przed korozją i zachowuje powtarzalność parametrów czułości.

Testowanie różnicówki to czynność, którą zbyt wielu właścicieli traktuje jako formalność do odhaczenia przy przeglądzie pięcioletnim. Tymczasem norma PN-EN 50110 wymaga sprawdzania działania wyłącznika minimum raz na miesiąc przycisk TEST symuluje upływ i powinien natychmiast odłączyć zasilanie. Brak reakcji świadczy o zużytych stykach, rozładowanej baterii w przypadku urządzeń elektronicznych lub awarii samego mechanizmu. Warto prowadzić prosty rejestr takich prób z datą i podpisem w razie awarii lub kontroli ubezpieczyciela masz dowód, że instalacja była serwisowana zgodnie ze sztuką. Żaden inny element instalacji elektrycznej nie wymaga tak regularnej uwagi, co właśnie ten prosty przycisk a jednak to on bywa najczęściej ignorowany.

Świadomy dobór różnicówki do instalacji to decyzja, której konsekwencje mierzy się zdrowiem i życiem najbliższych. Parametry techniczne, normy, wykresy obciążalności wszystko to składa się na obraz, który początkowo wydaje się zarezerwowany dla zawodowych elektryków. Tymczasem zrozumienie zasady działania i kryteriów doboru jest w zasięgu każdego, kto poświęci temu tematowi nieco więcej niż kwadrans. Zrób ten krok teraz sprawdź aktualny stan swojej rozdzielni, zweryfikuj oznaczenia zamontowanych urządzeń i zapisz datę ostatniego testu. Twoja instalacja może wyglądać na bezpieczną, ale dopóki nie sprawdzisz jej w praktyce, nie masz pewności, że zadziała w sytuacji, gdy liczyć się będzie każda milisekunda.
