Jakie ciśnienie w instalacji z pompą ciepła? Konkretne wartości bez zgadywania

Siedemdziesiąt procent nieplanowanych przestojów pompy ciepła zaczyna się od cichego spadku ciśnienia w instalacji, którego nikt nie zauważa na czas. Prawidłowe ciśnienie w instalacji z pompą ciepła to nie teoria z katalogu, lecz konkretna wartość na manometrze, która decyduje o żywotności sprężarki, sprawności wymiennika i wysokości rachunków za prąd. Poniżej znajdziesz pełny obraz tego, jak utrzymać układ w optymalnym zakresie, niezależnie od tego, czy masz pompę powietrzną na ścianie, czy gruntową w ogrodzie.

• Jakie ciśnienie w instalacji z pompą ciepła: konkretne wartości
• Ciśnienie robocze pompy ciepła powietrznej i gruntowej
• Spadek ciśnienia w pompie ciepła: przyczyny i objawy
• Uzupełnianie wody i naczynie wzbiorcze w pompie ciepła
• Trzy błędy, które skracają życie pompy ciepła
• Checklista kontrolna: przed sezonem i w trakcie
• Najczęstsze pytania właścicieli pomp ciepła

Jakie ciśnienie w instalacji z pompą ciepła: konkretne wartości

Zakres roboczy różni się w zależności od etapu pracy. W stanie zimnym, zaraz po napełnieniu, manometr powinien pokazywać 1,0-1,5 bar. Gdy woda się nagrzeje i rozszerzy, wartość rośnie do 1,5-2,0 bar. Górna bezpieczna granica to 2,5 bar, powyżej której zawór bezpieczeństwa otworzy wypływ. Pompy gruntowe, pracujące na wyższych temperaturach zasilania, czasem wymagają 2,0-2,5 bar na zimno, by kompensować większą rozszerzalność czynnika.

Podział na typ instalacji też ma znaczenie. Ogrzewanie podłogowe z rurami PE-X lub PE-RT pracuje przy niższych parametrach, zazwyczaj 35-45°C na zasilaniu, więc ciśnienie w układzie stabilizuje się w okolicach 1,2-1,8 bar. Grzejniki wysokotemperaturowe, zwłaszcza stalowe płytowe w starszych domach, potrzebują wyższego ciśnienia, często 1,5-2,2 bar, żeby pokonać opory hydrauliczne i zapewnić równomierny rozkład ciepła. Wartość rośnie też z wysokością budynku. Prosta reguła brzmi: 0,1 bar na każde 5 metrów różnicy poziomów między najniższym a najwyższym punktem instalacji. W domu z kotłownią w piwnicy i grzejnikami na poddaszu to dodatkowe 0,2-0,3 bar.

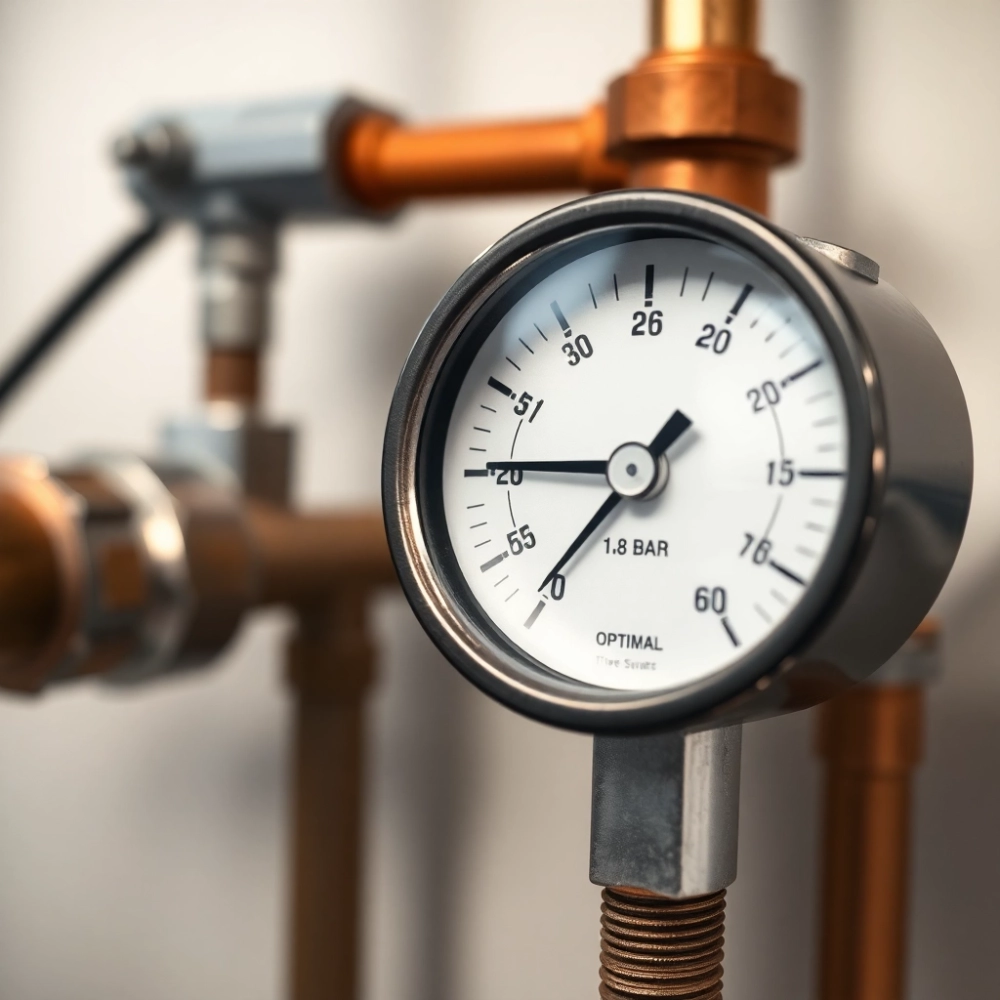

Prawidłowe vs nieprawidłowe ciśnienie: sygnały na manometrze

Wskazówka manometru w zielonym polu oznacza, że układ pracuje w normie. Igła w czerwonym zakresie to sygnał alarmowy. Strzałka w okolicach zera przy zimnej instalacji sugeruje ubytek czynnika, najczęściej przez nieszczelność lub niesprawne naczynie wzbiorcze. Wartości powyżej 2,5 bar przy zimnym układzie wskazują na przeładowanie lub zablokowaną membranę w naczyniu. Kontrola powinna odbywać się przynajmniej raz w miesiącu w sezonie grzewczym i raz na kwartał latem.

Ciśnienie robocze pompy ciepła powietrznej i gruntowej

W pompach powietrznych, takich jak monobloki czy split, obieg grzewczy zamyka się zazwyczaj w obrębie budynku. Ciśnienie wody w pompie ciepła tego typu ustala się w przedziale 1,2-1,8 bar, bo temperatura zasilania rzadko przekracza 55°C, a różnica między zimnym a gorącym stanem jest niewielka. Mniejsza rozszerzalność termiczna oznacza, że naczynie wzbiorcze może mieć mniejszą pojemność.

Pompy gruntowe, pobierające ciepło z sond pionowych lub kolektorów poziomych, pracują w stabilniejszych warunkach termicznych. Wymiennik po stronie dolnego źródła krąży w obiegu zamkniętym z glikolem propylenowym, a ciśnienie w obiegu solanki trzyma się zwykle 1,5-2,5 bar. Strona grzewcza wymaga nieco wyższych wartości, bo temperatura wody w trybie grzania sięga 60-65°C. W praktyce serwisant ustawia ciśnienie początkowe 1,5 bar, obserwuje wzrost podczas pracy i koryguje ustawienie naczynia wzbiorczego.

Wpływ instalacji na wymagane ciśnienie

Instalacja mieszana, czyli podłogówka na parterze i grzejniki na piętrze, wymaga ciśnienia stabilnego w górnej części zakresu, około 1,8-2,0 bar. Różnica oporów między dwoma obiegami zmusza pompę obiegową do większego wysiłku, a zbyt niskie ciśnienie prowadzi do kawitacji i hałasu. Zawór mieszający trzyparametrowy powinien mieć ciśnienie minimalne 1,2 bar po stronie wtórnej, inaczej regulacja staje się niestabilna. W domach z kilkoma obiegami warto zainwestować w sprzęgło hydrauliczne, które rozdziela obieg pompy i obieg budynku, dając niezależność ciśnieniową.

Spadek ciśnienia w pompie ciepła: przyczyny i objawy

Ubytek ciśnienia to nie usterka, lecz objaw. Stoi za nim konkretny mechanizm fizyczny. Woda krążąca w układzie może uciekać przez nieszczelne połączenia, odpowietrznik automatyczny, a nawet przez membranę naczynia wzbiorczego, jeśli ta utraciła szczelność. Innym winowajcą jest mikropęcherzyk powietrza rozpuszczony w wodzie, który przy nagrzewaniu uwalnia się i tworzy poduszkę gazową w najwyższym punkcie instalacji. Pompa interpretuje to jako spadek objętości czynnika i obniża ciśnienie.

Objawy bywają mylące. Nieregularna praca wentylatora, szum w rurach, słabszy grzej w kaloryferach, a w skrajnych przypadkach komunikat błędu na panelu sterowania. Pompy nowszej generacji wyposażone w czujnik ciśnienia zgłaszają awarię E-11 lub podobny kod, gdy wartość spadnie poniżej 0,8 bar. W takiej sytuacji sprężarka nie ruszy, co chroni ją przed suchobiegiem i zatarciem.

Nigdy nie dolewaj wody przy pracującej sprężarce. Nagły wzrost ciśnienia w rozgrzanym układzie może uszkodzić wymiennik płytowy albo otworzyć zawór bezpieczeństwa. Wyłącz pompę, odczekaj 15-20 minut, aż temperatura opadnie, dopiero wtedy uzupełniaj.

Diagnostyka krok po kroku

1. Sprawdź manometr na jednostce wewnętrznej lub w kotłowni.
2. Porównaj odczyt z wartością podaną w instrukcji producenta.
3. Zlokalizuj najwyższy punkt instalacji i otwórz odpowietrznik ręczny.
4. Skontroluj ciśnienie wstępne naczynia wzbiorczego, mierząc je na złączu Schrader.
5. Poszukaj mokrych śladów na złączkach, śrubunkach, uszczelkach.
6. Sprawdź filtr siatkowy pompy obiegowej, czy nie jest zablokowany osadami.
7. Uzupełnij wodę przez zawór napełniający do wymaganej wartości.
8. Uruchom pompę i obserwuj stabilność wskazań przez 24 godziny.

Uzupełnianie wody i naczynie wzbiorcze w pompie ciepła

Naczynie wzbiorcze to elastyczny bufor, który kompensuje wzrost objętości wody podczas grzania. Składa się z dwóch komór oddzielonych membraną. Jedną wypełnia azot pod ciśnieniem wstępnym, drugą obiegowa woda instalacji. Gdy temperatura rośnie, woda naciska na membranę i spręża gaz, dzięki czemu ciśnienie rośnie łagodnie, a nie skokowo.

Pojemność naczynia dobiera się do objętości wody w układzie. Prosta reguła: na każde 100 litrów wody w instalacji przypada 5-10 litrów pojemności naczynia. Dom 150 m² z podłogówką mieści zwykle 200-300 litrów wody, więc naczynie 18-25 litrów wystarczy. Wzór dokładniejszy uwzględnia ciśnienie wstępne (p₀), ciśnienie otwarcia zaworu bezpieczeństwa (p_max) i współczynnik rozszerzalności wody. Norma PN-EN 12828 podaje metodologię obliczeń dla instalacji grzewczych.

Jak prawidłowo uzupełnić wodę

Zawór napełniający najczęściej umieszczony jest na jednostce wewnętrznej lub w pobliżu pompy obiegowej. Podłącz wąż ogrodowy do kranu, drugi koniec do zaworu, otwórz oba zawory powoli i obserwuj manometr. Docelowa wartość w stanie zimnym to 1,2-1,5 bar. Po osiągnięciu wartości zamknij zawory, odłącz wąż i odpowietrz najwyższe punkty. Woda kranowa o twardości powyżej 14°dH (stopni niemieckich) powoduje wytrącanie kamienia w wymienniku, lepsza będzie woda zdemineralizowana lub zmiękczona. Twardość wody powyżej 5°dH w instalacji z pompą ciepła to częsta przyczyna spadku wydajności po 3-5 latach eksploatacji.

Jeśli musisz dolewać wodę częściej niż raz na kwartał, szukaj przyczyny, nie tylko objawu. Każdy litr uzupełnionej wody wprowadza tlen, który przyspiesza korozję aluminiowych wymienników i stalowych grzejników. W skrajnych przypadkach powietrze rozpuszczone w wodzie tworzy poduszki w najwyższych punktach i blokuje przepływ, mimo prawidłowego ciśnienia na manometrze.

Trzy błędy, które skracają życie pompy ciepła

Checklista kontrolna: przed sezonem i w trakcie

Przed startem sezonu grzewczego

• Sprawdź ciśnienie na manometrze przy zimnej instalacji (cel: 1,2-1,5 bar).
• Skontroluj ciśnienie wstępne naczynia wzbiorczego pompką rowerową z manometrem.
• Odpowietrz wszystkie grzejniki i najwyższe punkty instalacji.
• Uruchom pompę na 30 minut i obserwuj stabilność wskazań.
• Sprawdź filtr siatkowy pompy obiegowej, w razie potrzeby wyczyść.

W trakcie sezonu (co miesiąc)

• Odczytaj ciśnienie i zanotuj w telefonie, by śledzić trend.
• Nasłuchuj nietypowych dźwięków w rurach i jednostce wewnętrznej.
• Sprawdź, czy grzejniki nagrzewają się równomiernie.
• Zweryfikuj brak mokrych plam pod złączkami i zaworami.

Najczęstsze pytania właścicieli pomp ciepła

Czy mogę samodzielnie uzupełnić wodę w pompie ciepła? Tak, pod warunkiem, że masz dostęp do zaworu napełniającego, manometru i podstawowej wiedzy o ciśnieniu wstępnym. Wystarczy wąż ogrodowy, woda z kranu o twardości poniżej 5°dH (lepsza zmiękczona) i kilkanaście minut. W razie wątpliwości warto zlecić pierwszą kontrolę serwisantowi, który ustawi ciśnienie referencyjne dla twojej instalacji.

Jak często powinienem sprawdzać ciśnienie? Minimum raz w miesiącu w sezonie grzewczym, raz na kwartał poza sezonem. Jeśli instalacja jest nowa i dobrze odpowietrzona, kontrola co dwa miesiące wystarczy. W starszych układach, zwłaszcza z otwartym naczyniem wzbiorczym lub mikronieszczelnościami, sprawdzaj co tydzień.

Co oznacza komunikat niskiego ciśnienia na wyświetlaczu pompy? Czujnik wykrył wartość poniżej progu bezpieczeństwa, zwykle 0,8 bar. Pompa zablokuje sprężarkę, by chronić ją przed suchobiegiem. Najczęstsze przyczyny to ubytek wody, nieszczelne naczynie wzbiorcze albo poduszka powietrzna w najwyższym punkcie instalacji. Po uzupełnieniu wody pompa wznowi pracę automatycznie po resecie.

Czy twarda woda z kranu nadaje się do instalacji? Woda o twardości do 5°dH nie powinna sprawiać kłopotów. Wyższa twardość, powyżej 14°dH, wymaga zmiękczenia lub użycia wody demineralizowanej. Kamień kotłowy osadzający się w wymienniku płytowym obniża sprawność pompy o kilka procent rocznie, a po 5 latach może doprowadzić do konieczności kosztownej wymiany.

Co się stanie, gdy ciśnienie spadnie do zera? Pompa zgłosi błąd i zatrzyma sprężarkę. Jeśli uruchomisz ją na siłę, sprężarka będzie pracować bez przepływu wody, co w ciągu kilku minut zataruje łożyska. To najdroższa awaria w całym układzie, porównywalna z wymianą całej jednostki. Dlatego producenci stosują czujniki ciśnienia i przepływu, które blokują pracę poniżej bezpiecznego progu.

Po pierwsze, kontroluj ciśnienie regularnie, a nie tylko wtedy, gdy coś zacznie szwankować. Wartość 1,2-1,5 bar na zimno to punkt odniesienia, od którego wszystko się zaczyna. Po drugie, nie lekceważ naczynia wzbiorczego. To ono odpowiada za stabilność układu i kompensuje rozszerzalność wody. Sprawdzaj jego ciśnienie wstępne raz w roku. Po trzecie, używaj wody o odpowiedniej twardości, bo kamień i korozja to cisi zabójcy wydajności. Trzymanie się tych trzech reguł pozwala uniknąć 80% typowych awarii i utrzymać koszty ogrzewania na stabilnym poziomie przez lata.
